三星MagicInfo显示器配置简单说明
重点在多图像切换的配置
添加显示器设备
配置好各显示器IP等准备工作后, 进入网页配置界面添加显示器

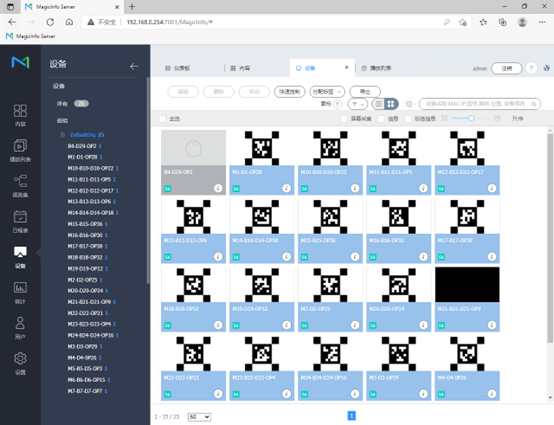

添加设备前先创建设备组, 每个显示器都要添加相应的组
命名中最好标识出显示器ID及当前显示器要显示的图像, 方便后续内容的添加

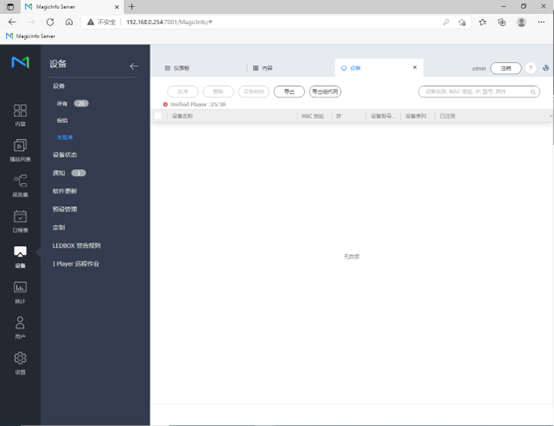

添加完设备组后, 逐一批准设备到相应组内
添加内容

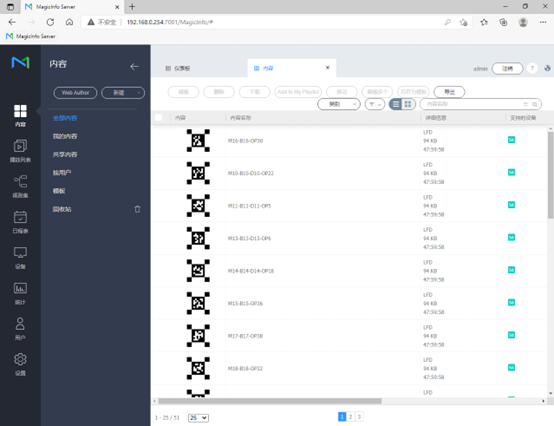

上传要显示的图片
若每个显示器只需要显示一张图下一章节不需要看,跳到 添加日程表
创建WebAuthor内容
如果显示器需要根据不同需求显示不同图片, 则需要上位机触发图片切换
需要在WebAuthor中为每个显示器创建包含多张图片的内容, 并设置触发图片切换的条件

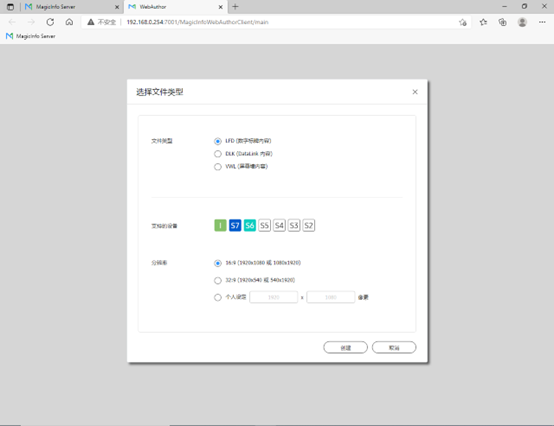

点击WebAuthor进入WebAuthor主界面, 如下图配置, 点击创建

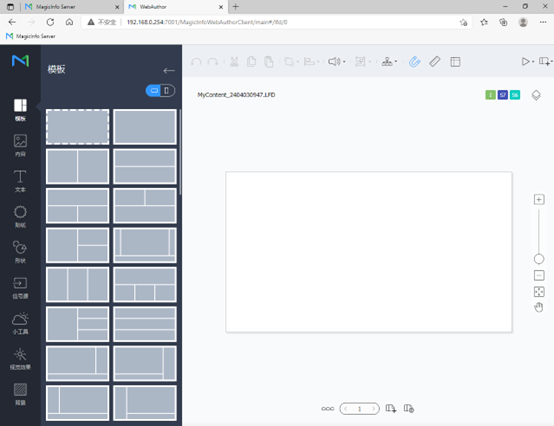

进入WebAuthor主界面

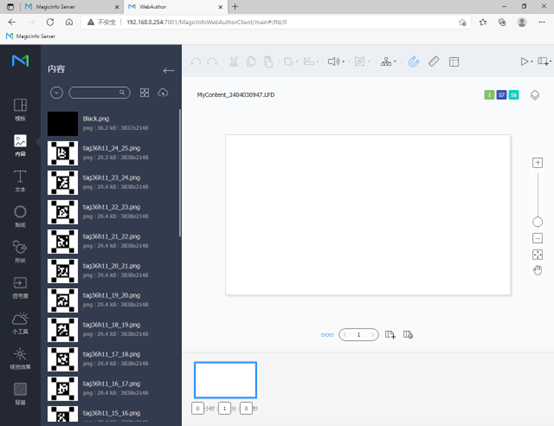

进入内容界面, 改变内容查看方式, 点击下方 … 显示Page页

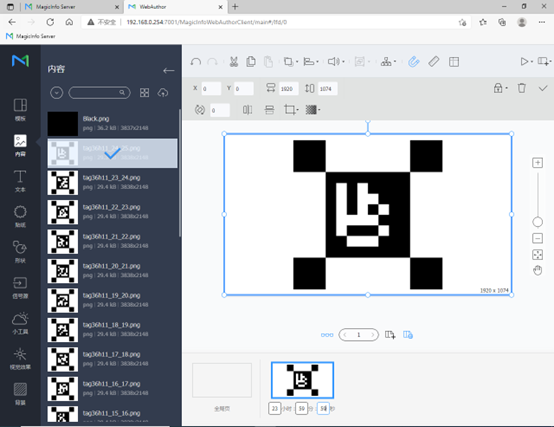

将某个显示器需要显示的图片拉到右侧(若左侧没有图片, 需要先完成上一节的内容上传)
点击图片下方添加页面的按钮添加Page页并拖入需要显示的图片, Page页为显示器显示的内容, 下方时间为当前图片显示的时间, 若用上位机控制图片切换则将时间设置成23小时59分59秒, 即不自动切换.
点击新增全局页, 用于创建图片切换触发事件
配置好当前显示器需要显示的图片后, 双击全局页后点击编辑事件进入事件编辑页面

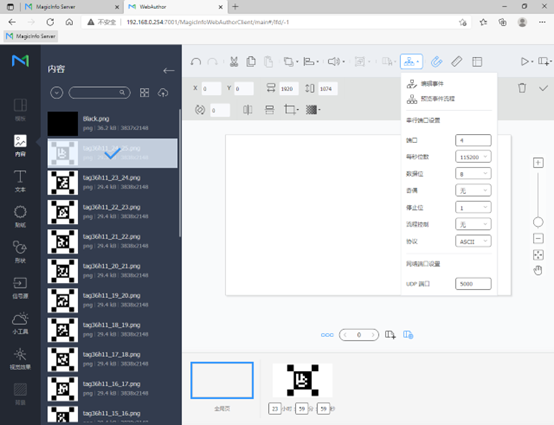

添加事件触发器, 选择网络端口后添加触发配置

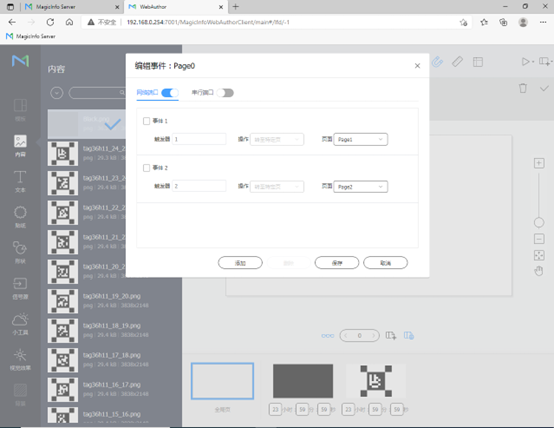

触发器: 接收到相应内容后执行后续操作, 如通过网络通讯接收到1后自动切换到Page1设置的图片, 收到2后自动切换到Page2设置的图片
改页面没有找到保存按钮, 完成上述配置后可点击右上角新建内容, 提示保存, 保存时命名推荐同上
添加日程表
添加日程表前先添加日程表组, 命名同上
点击新时间表添加, 其中内容部分选择WebAuthor中创建的内容
事件触发器验证
MagicInfo会创建监听5000端口的UDP Server
通过Socket助手创建UDP Client, IP配置需要测试的显示器IP或者设置成广播同时配置所有显示器, 端口设置5000
发送触发器创建时的内容进行图片切换
