整车绝缘测试

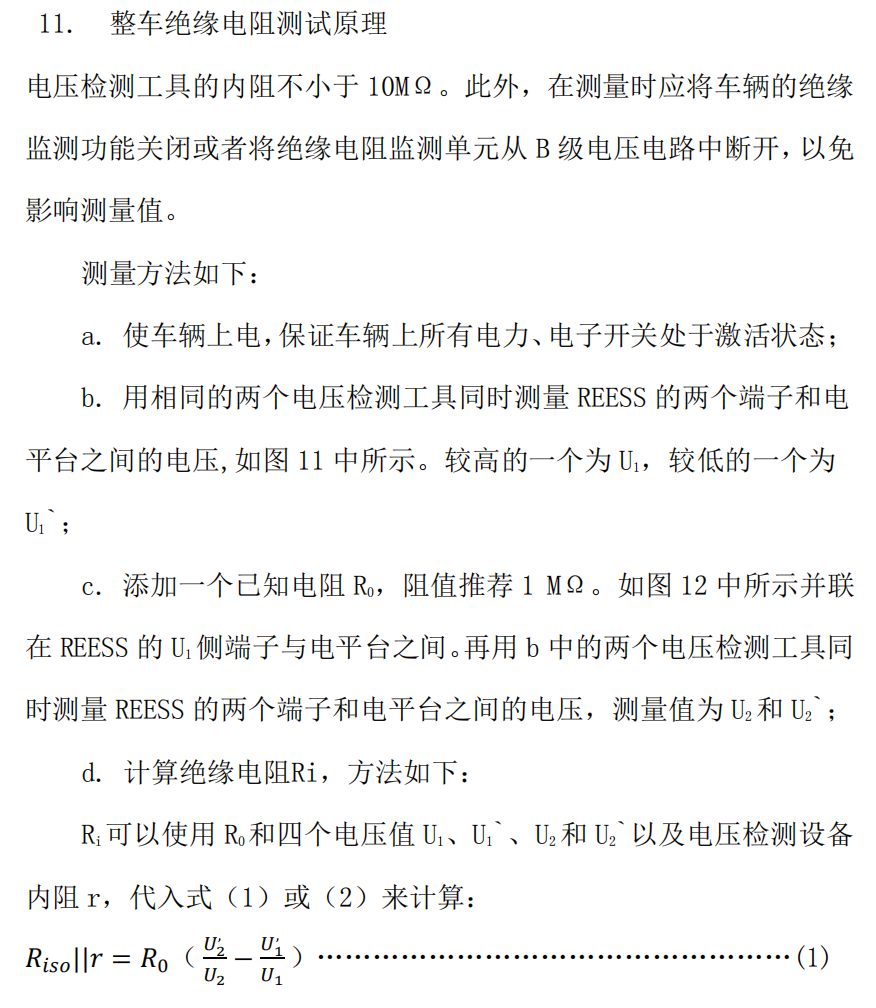

原理
BBK整车绝缘
已知要测量直流枪口正极对地和负极对地的电压值，需要控制车辆闭合充电口K5K6继电器使得可以通过充电口测量电压，同时关闭BMS绝缘监测功能。
继电器控制
OBD
通过OBD诊断控制BMS闭合K5K6继电器
模拟充电
通过直流枪Can通讯模拟充电的方式使得BMS闭合K5K6继电器
测试流程
- 插入直流枪，设备控制继电器使得测试回路导通
- K5K6吸合，BMS绝缘监测功能关闭

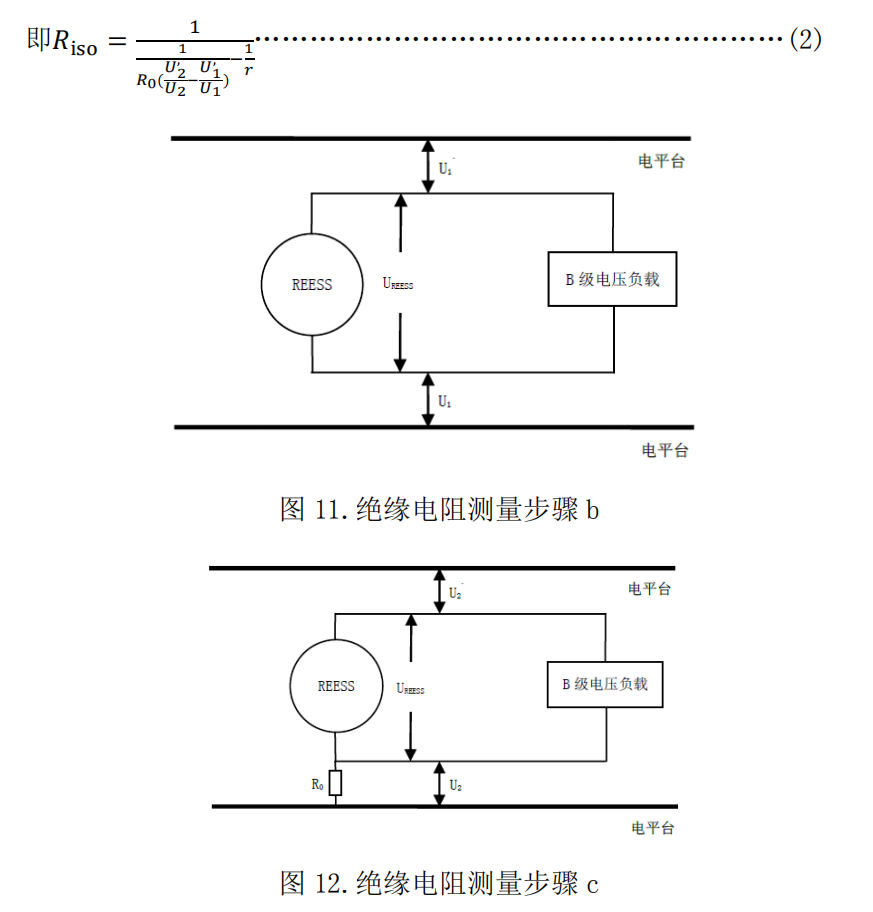

- BBK软件执行绝缘盒的OperForMeasU1方法，用两个电压表(UA，UB)测量直流枪口正极对地和负极对地的电压并记录稳定后的电压值U1
- 判断电压大小，BBK软件执行绝缘盒的OperForMeasU2A(或OperForMeasU2B)方法在较大电压的一侧并联电阻R0(1M),读取两个电压表稳定后的电压值U2
- 根据公式计算整车绝缘电阻值
- 断开K5K6，打开BMS绝缘监测功能
- 测试完成
注意事项
- 测试前先确保测试回路导通，通过执行OperForMeasU1后测量直流枪正负对地的电压均为电压表内阻值
- 执行OperForMeasU2A(或OperForMeasU2B)后测量直流枪正极对地或负极对地的电阻为1MΩ
- 测试过程中观察两个电压表电压的变化，确保第一次采集电压值大的一侧并联1MΩ电阻后第二次采集的电压值小(若与实际不符可以调换两个电压表)
- 可以通过log记录的U1U2计算验证测试结果
